Требования к установке и прокладке кабельных линий для строительства системы освещения студии телевизора

Установка кабельных линий должна проводиться в соответствии с утвержденными строительными чертежами.

Следующие проверки должны проводиться до прокладки кабеля:

1. Технические документы продукта должны быть завершены;

2. Тип кабеля, спецификация и длительность должны соответствовать требованиям к дизайну, а внешний вид не поврежден;

3. Конец кабеля должен быть плотно. Когда есть сомнения по поводу визуального осмотра, влажное суждение или тест должны быть проведены;

4. Если кабели не установлены немедленно, они должны храниться в централизованном порядке, а с низким содержанием галогенных кабелей пламя на складе следует хранить на складе, не подверженным воздействию солнечного света. Модель, напряжение, спецификация и длина должны быть отмечены на диске. Должен быть проход между кабельными барабанами, и в хранилище кабеля не должно быть воды.

5. Проверьте качество изоляции перед укладкой кабеля.

Следующие условия должны быть выполнены перед укладкой кабеля:

1. Гражданская инженерия здания, связанного с установкой кабельных линий, в основном завершена, а качество проекта соответствует соответствующим нормам в действующем национальном строительстве и спецификациях приема для строительных проектов;

2. Настенное отверстие между диммерной комнатой и студией зарезервировано точно и соответствует требованиям дизайна. Если есть необходимость в добавлении, отверстиях отверстия или расширения дырок, гражданские работы должны быть изменены.

Кабельная труба и кабельный лоток

1. Когда кабель прокладывается с оцинкованной стальной трубой, линия трубы не должна иметь перфорации, трещин, значительную неровность и серьезную коррозию и т. Д. Внутренняя стенка линии трубы должна быть гладкой и свободной от заусенцев. Кабельный канал не должен иметь трещин или значительных вмятин после изгиба. Как правило, степень выравнивания не должна превышать 10% от внешнего диаметра трубопровода, а сопло должно быть защищено.

2. Радиус изгиба кабельного трубопровода должен соответствовать требованиям радиуса изгиба кабеля, изношенного. Каждый кабель должен иметь не более 3 локтейнов, и не более 2 правых изгибов. Когда крытые кабели проходят через стены и полы, они должны быть защищены стальными трубами. Внутренний диаметр стальной трубы не должен быть менее чем в 1,5 раза на внешний диаметр кабеля.

3. Подключение труб металлических линий не должно приваривать рот; Оцинкованные стальные трубы и стальные трубы с толщиной стенки менее 2 мм не должны быть сварными в трубе; Когда используются соединения труб с резьбовыми соединениями, соединения должны быть хорошо герметичными.

4. Когда стальные трубы используются в качестве кабельных трубопроводов, антикоррозионная краска должна быть нанесена на поверхность; При использовании гальванизированных труб, антикоррозионная краска должна применяться к очищенной части цинкового слоя.

5. Положение насадки кабельных кабелезов, ведущих к оборудованию, должно быть удобно для подключения к оборудованию и не мешает разбираться, монтажу и доступу оборудования. Насадки кабелей и труб, уложенные бок о бок, должны быть аккуратно расположены.

6. Там, где есть много или концентрированные кабели, кабельные лотки должны использоваться для прокладки кабеля. Когда кабельные лотки (поддоны, лестницы) уложены горизонтально, высота от земли, как правило, должна быть не менее 2,5 м. При укладке вертикально следует добавить металлические покрытия. защита.

7. Когда лоток кабеля проложена горизонтально, оптимальный диапазон должен быть выбран в соответствии с кривой нагрузки для поддержки. Как правило, диапазон должен быть 1,2 м ~ 2 м. Когда укладывается вертикально, расстояние между неподвижными точками не должно превышать 2 м.

8. Когда лоток кабеля укладывается в несколько слоев, расстояние между слоями, как правило, является: лоток кабеля управления не должен быть менее 0,2 м; кабель питания (включая светлый кабель) не должен быть менее 0,3 м; Слабый текущий кабельный лоток и кабель питания (включая светлый) кабель) Мост должен быть не менее 0,5 м, если есть экранированная крышка, ее можно уменьшить до 0,3 м; Верхняя часть моста должна быть не менее 0,3 м от потолка или других препятствий.

9. Когда несколько групп кабельных лотков проложены параллельно на той же высоте, следует учитывать расстояния обслуживания и ремонта между соседними лотками.

10. Когда кабельный лоток параллелен или пересекается различными трубами, его небольшое прозрачное расстояние должно соответствовать требованиям таблицы 10.2.10.

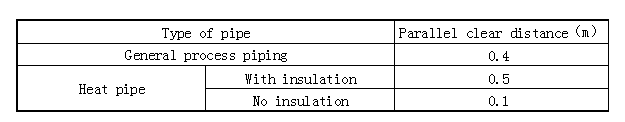

Очистить расстояние между кабельным лотком и различными трубами

11. Лоток кабеля не должен быть проложена над нагревательным трубопроводом, в противном случае следует принимать меры теплоизоляции.

12. Кабельный лоток должен быть хорошо заземлен.

Прокладка кабеля

1. Фазовые провода и нейтральные провода одной и той же цепи должны быть проложены в той же металлической проволоке; Фазовые провода и нейтральные провода трехфазного источника питания не должны проходить через входные и выпускные отверстия шкафа отдельно, чтобы избежать вихревого тока и помех.

2. Трехфазные или однофазные одноразовые кабели переменного тока не должны передаваться через металлический трубопровод; Зажимы и кронштейны, используемые для крепления однофазных кабелей, не должны образовывать закрытую ферромагнитную цепь.

3. Провода различных цепей, различные уровни напряжения и AC и DC и постоянного тока не должны передаваться через один и тот же канал; Провода одной и той же цепи переменного тока должны пропущены через один и тот же металлический канал.

4. Кабельный канал должен быть разблокирован, без накопления воды, а металлические детали должны быть не повреждены.

5. Тип кабеля, напряжение и спецификации должны соответствовать требованиям к дизайну. Появление кабеля не повреждено, а изоляция хорошая.

6. Запасная длина должна быть зарезервирована рядом с концом кабеля.

7. Маленький радиус изгиба кабеля должен соответствовать правилам.

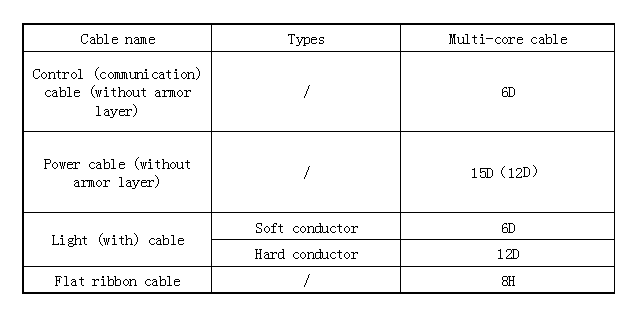

Кабель маленький изгибающийся радиус спецификации таблицы

Примечание: 1 Данные в скобках в столбце кабеля питания относятся к небольшому радиусу изгиба кабеля, близкого к соединительной коробке и терминал. В это время наклонение кабеля следует тщательно контролировать, например, использование направляющей в форме. 2D - внешний диаметр круглого кабеля, а H - толщина плоского ленточного кабеля.

8. При прокладке кабеля его следует светить из верхнего конца катушки, и кабель не должен перетаскиваться на трение на опору и земле, а кабель не должен быть скручен, или защитный слой должен быть сломанный или поврежденный.

9. Когда кабель проложена, температура окружающей среды не должна быть ниже, чем у позиции в таблице. Когда температура ниже, чем у позиционирования в таблице, следует принимать соответствующие меры.

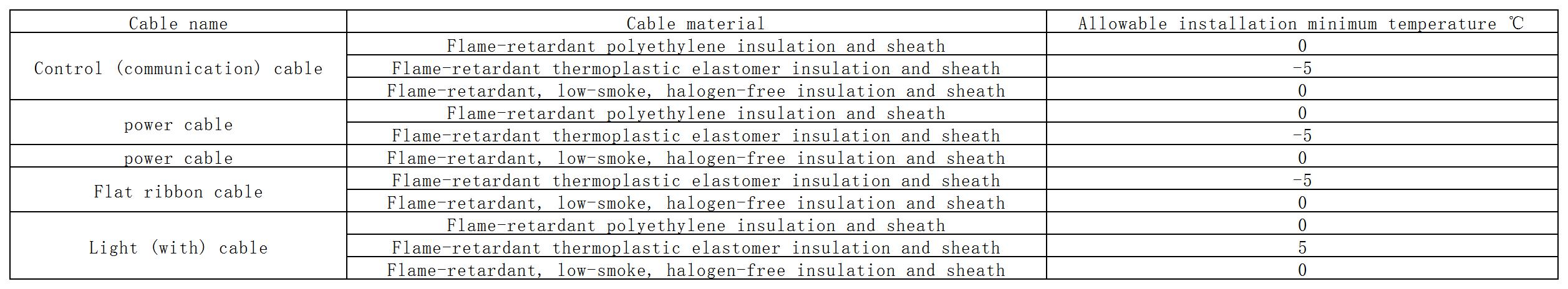

Кабели разрешено откладывать низкотемпературные стандарты

10. Осветительные кабели и контрольные кабели проложены стальными трубами или кабельными мостами из комнаты диммерной комнаты в студию. Оба конца стальных труб должны быть защищены. После того, как кабели изношены, огнеупорные материалы должны быть использованы, чтобы плотно использовали их.

11. В комнате диммерных кабелей должны быть проложены на поднятом полом или в траншеях с кабельными лотками.

12. В студии кабели должны быть проложены в специальный кабельный поддон для освещения.

13. Когда кабель укладывается на устройство подвески, оно должно быть уложено за пределами телескопического устройства крана и вертикальной стрелы, или в кабеле, собирающей пластину или корзину горизонтального стрелы и самоподъемника. Кабель не должен подвергаться влиянию внешних сил. Натяжение и ношение. Бесплатная длина подвесного кабеля, предназначенного для установки, не должна превышать 30 метров. Когда использование кабеля превышает вышеуказанный предел, кабель должен быть увеличен с помощью мер натяжения.

14. Кабели могут быть проложены без расстояния на кабельном лотке. Скорость заполнения поперечного сечения кабеля в лоток: скорость заполнения мощности кабелей (включая легкие кабели) не должно превышать 40%; Скорость заполнения кабелей управления не должна превышать 50%.

15. Следующие кабели с различными напряжениями и различными целями не подходят для прокладки одного и того же слоя моста: двойные силовые кабели с одинаковым путем для питания нагрузки первой классы; Освещение кабелей и контрольные кабели. При ограничении условий, когда они должны быть установлены на одном мосте, они должны быть разделены разделами.

16. Кабели в кабельном лотке должны быть закреплены в следующих местах: при прокладке вертикально, верхний конец кабеля и каждые 1,5 м ~ 2 м; При укладке горизонтально, первые и хвостовые концы, поворота и каждые 10 м ~ 15 м кабеля.

17. Кабели в кабельном лотке должны быть снабжены номерами, моделями, запусками и конечными точками и другими знаками в начале, конце, повороте и каждые 50 м.

18. Когда кабели и кабельные лотки проходят через брандмауэры и противопожарные половые плиты, следует принимать меры пожарной изоляции.

19. После проложены кабеля, мусор должен быть удален во времени, и крышка должна быть покрыта.

20. Кабели, проложенные в кабельных лотках, а кабельные трубопроводы не должны иметь суставов в середине.

Производство кабельного терминала

1. Длина кабеля должна иметь возможность соответствовать требованиям укладки и соединения, а на обоих концах проволоки следует оставить запас 5 см ~ 10 см. Когда кабельная клемма разделяется и вырезана, ядро ​​и оставшийся изолирующий слой не следует повредить. Кабельный терминал должен быть полностью и прочно герметичен изоляционной лентой или горячим расплавом. Терминал должен быть чистым и влагостойким во время операции.

2. Стержень легкого кабеля должен быть выполнен с постоянной цветовой маркой. Марк должен соответствовать требованиям национального стандарта \"общих технических требований к электронному димминговому оборудованию \" GB / T13582 и соответствует системной фазе. При установке фиксированной системы кабинета DIMMING (Box) оба конца кабеля должны быть выполнены с постоянными метками, которые могут легко идентифицировать цепь затемнения. Кабельный терминал из шкафа распределения мощности к шкафу DIMMING должен также иметь постоянную цветовую марку.

3. Световые кабели должны использовать медные клеммные колодки, а спецификации клеммных колодок должны соответствовать диаметру кабеля и характеристиками крепления. При засвечении конца провода слой изоляции должен быть обтянутым аккуратно, ядро ​​должно быть завершено, а длина должна быть подходящей. Терминал находится в тесном контакте с проводной ядро ​​и кожей проволоки. Используйте специальный подходящий инструмент для обжима клемма и головки провода. При необходимости соединение может быть припаяна. Соединение красиво и плотно, и его нелегко отставать от внешней силы.

4. Процесс изготовления кабеля управления контролем должен соответствовать спецификации интерфейса продукта.

Клемма и соединение

1. Терминал должен быть закреплен в клеммном кабинете, подконечной коробке, шкафу DIMMING (коробку) или аксессуаров с указанными винтами, а момент затяжки должен соответствовать соответствующим правилам. Спецификации винтов, выбранные на месте, должны соответствовать требованиям национального стандарта \"общих технических требований к электронному димминговому оборудованию \" GB / T13582.

2. Когда кабель в комплекте и фиксированном, на переднем конце каждого кабеля должен быть намотки намотки 5 см ~ 10 см. Когда терминал свободен, кабель не должен касаться других проводников.

3. Управляющий кабель должен быть надежно закреплен вблизи концентрации соединения кабинета DIMMING (Box), чтобы терминал кабеля управления не будет тянена внешней силой.
