Как система диммирования DALI обеспечивает затемнение?

Что такое затемнение 0–10 В?

Затемнение 0–10 В — это способ изменения яркости источника электрического света с использованием диапазона напряжения постоянного тока (DC) от 0 до 10 Вольт.Регулировка яркости 0–10 В — это самый простой способ контролировать яркость освещения.Это обеспечивает плавную работу и затемнение до 10%, 1% или даже 0,1% от полной яркости.При напряжении 10 вольт свет настолько яркий, насколько это возможно.Лампы переключаются на минимальный уровень, когда напряжение падает до нуля.

Иногда вам может понадобиться переключатель, чтобы полностью их выключить.Эта простая система управления освещением работает со светодиодными светильниками.Таким образом, вы получаете различные варианты освещения и создаете настроение.Диммер 0–10 В — это надежный способ создать освещение, которое можно изменить в соответствии с любым настроением или задачей.Или вы можете создать элегантную атмосферу в таких местах, как бар и ресторан.

Как DALI соотносится с напряжением 1–10 В?

DALI был создан для светотехнического бизнеса, например, 1–10 В.Различные продавцы продают детали для управления освещением.Например, драйверы светодиодов и датчики с интерфейсами DALI и 1–10 В.Но на этом сходство заканчивается.

Основные отличия DALI и 1–10 В друг от друга:

• Вы можете указать системе DALI, что делать.Становятся возможными группировка, настройка сцен и динамическое управление, например, изменение того, какие датчики и переключатели управляют какими осветительными приборами при изменении планировки офиса.

• В отличие от своей предшественницы, аналоговой системы, DALI является цифровой системой.Это означает, что DALI может плавно регулировать яркость света и позволяет вам более точно управлять им.

• Поскольку DALI является стандартом, такие параметры, как кривая затемнения, также стандартизированы.Таким образом, устройства разных компаний могут работать вместе.Потому что кривая затемнения 1–10 В не стандартизирована.Таким образом, использование драйверов разных производителей на одном канале регулировки яркости может привести к неожиданным результатам.

• Одна из проблем с напряжением 1–10 В заключается в том, что оно может управлять только базовыми функциями включения/выключения и регулировки яркости.DALI может управлять и изменять цвета, тестировать аварийное освещение и оставлять отзывы.Он также может создавать сложные сцены и многое другое.

•


Каковы основные различия между DT6 и DT8?

• Команды и функции DT8 предназначены только для управления цветами, но функции DT6 можно использовать с любым драйвером светодиодов.

• Вы можете использовать деталь 207, деталь 209 или обе для драйвера светодиода, меняющего цвет.В обоих случаях также применяются части 101 и 102.

• Один короткий адрес DALI — это все, что требуется светодиодному драйверу DT6 для регулировки яркости ряда светодиодов в соответствии с типичной кривой затемнения.

• Один короткий адрес DALI может управлять выходами любого количества светодиодных драйверов DT8.Это позволяет одному каналу контролировать как цветовую температуру, так и яркость света.

• Используя DT8, вы можете сократить количество драйверов, необходимых для приложения, длину установочной проводки и количество адресов DALI.Это упрощает проектирование и ввод в эксплуатацию.

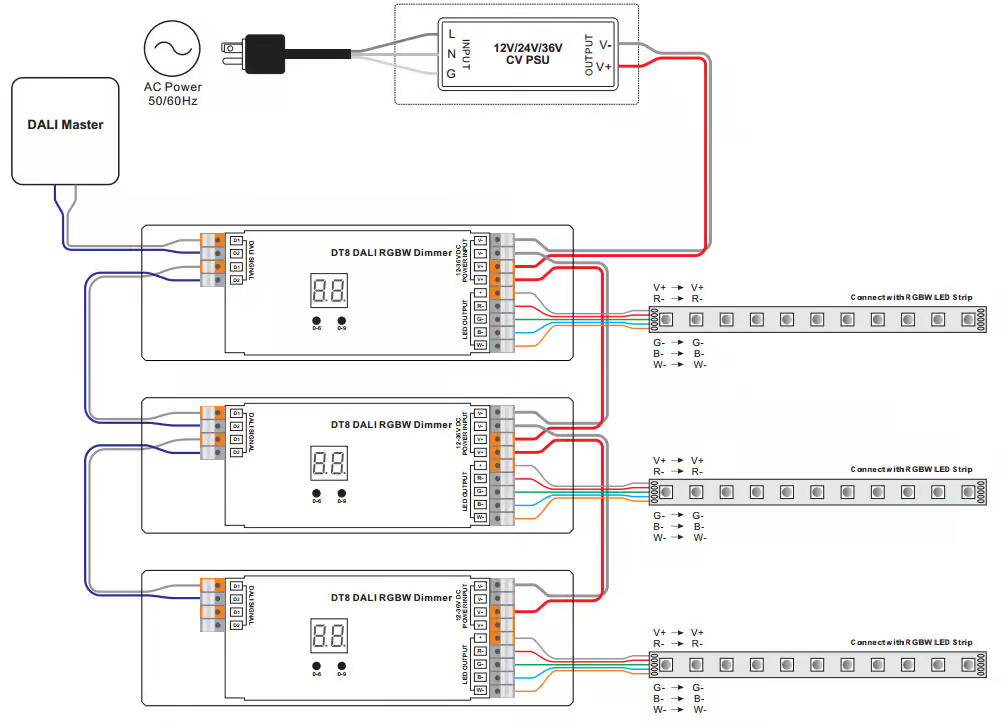

Схема подключения DT8

Чем DALI отличается от KNX, LON и BACnet?

Такие протоколы, как KNX, LON и BACnet, контролируют и отслеживают различные системы и устройства в здании.Поскольку вы не можете подключить эти протоколы к каким-либо драйверам светодиодов, их нельзя использовать для управления освещением.

Но DALI и DALI-2 с самого начала создавались с учетом управления освещением.Их наборы команд включают множество команд, которые используются только для освещения.Затемнение, изменение цветов, настройка сцен, аварийное тестирование и получение обратной связи, а также освещение в зависимости от времени суток — все это часть этих функций и элементов управления.Широкий спектр элементов управления освещением, особенно драйверы светодиодов, можно подключать напрямую к DALI.

Системы управления зданием (BMS) часто используют KNX, LON, BACnet и другие подобные протоколы.Они используют его для контроля над всем зданием.Сюда также входят системы отопления, вентиляции и кондиционирования, безопасность, системы входа и лифты.С другой стороны, DALI используется только для управления освещением.При необходимости шлюз соединяет систему управления зданием (BMS) и систему освещения (LSS).Это позволяет SPS включать освещение DALI в коридорах в ответ на предупреждение системы безопасности.

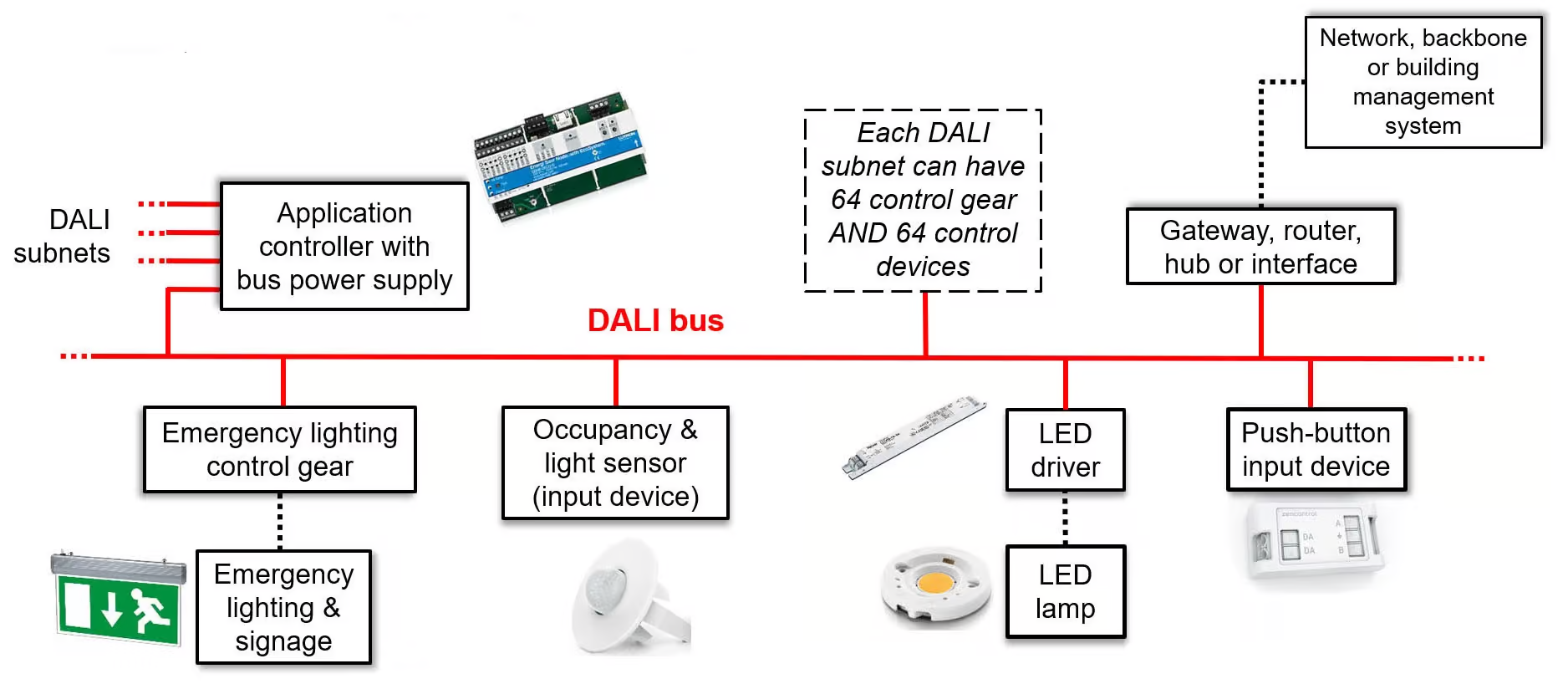

Световые решения DALI используют архитектуру «главный-подчиненный».Таким образом, контроллер может быть информационным центром, а светильники — подчиненными устройствами.Подчиненные компоненты отвечают на запросы системы управления о предоставлении информации.Или ведомый компонент выполняет запланированные задачи, например, обеспечивает работу устройства.

Вы можете отправлять цифровые сигналы по проводу управления или по двухпроводной шине.Хотя кабели могут иметь как положительную, так и отрицательную поляризацию.Устройства управления обычно могут работать с обоими.Вы можете подключить системы DALI стандартным пятижильным кабелем, поэтому специальное экранирование не требуется.

Поскольку системе DALI не нужны группы проводки, вы можете подключить все провода параллельно шине.Это существенное отличие от традиционных систем освещения.Поскольку команды, отправляемые с блока управления, включают в себя всю информацию, необходимую для включения света, нет необходимости в механических реле.Благодаря этому проводка систем освещения DALI проста, что придает им большую гибкость.

После завершения подключения программное обеспечение контроллера можно настроить для работы с системой.Поскольку система является гибкой, вы можете создавать и использовать различные ситуации и программы освещения без изменения физической проводки.Все настройки света очень гибкие, поэтому вы можете менять кривые и диапазоны яркости.

Где используются системы освещения DALI?

DALI — это технология освещения, которую можно изменить и которая стоит недорого.Большую часть времени вы можете найти эти типы централизованных систем освещения в больших коммерческих помещениях.DALI в основном используется на предприятиях и в учреждениях.Но люди начинают чаще использовать его в своих домах, поскольку ищут более эффективные способы управления освещением.

Даже если вы можете добавить систему DALI в уже построенное здание.DALI работает лучше всего, когда он спроектирован и построен с нуля.Это связано с тем, что при установке совершенно новой системы DALI отпадает необходимость в отдельных схемах управления освещением.Модернизация старой системы делает невозможным установку более простой и эффективной системы проводки DALI, поскольку схемы управления уже установлены.
